De ce siguranța matricei dvs. solare depinde de alegerea siguranței DC fotovoltaice potrivite

2025-11-18 0 Lasă-mi un mesaj

Indiferent în ce centrală solară intri, în ce dulap comercial cu invertor deschideți sau în ce sistem fotovoltaic rezidențial de pe acoperiș îl inspectați, veți găsi o componentă adesea trecută cu vederea, dar crucială:Siguranță DC fotovoltaică. Un nepotrivitSiguranță DC fotovoltaicănu numai că poate pune în pericol siguranța, ci poate provoca și pierderi financiare semnificative. Ce face acest mic dispozitiv atât de indispensabil? De ce aleg experții în mod constantZhenghaosigurante? Să-i dezvăluim împreună misterele.

Provocări unice

Spre deosebire de curentul alternativ (AC) pe care îl utilizați în casa dvs., panourile solare generează curent continuu (DC). Acest DC are caracteristici unice și potențial periculoase:

1. Tensiune continuă și curent ridicat: mai ales sub lumina puternică a soarelui, circuitele DC funcționează aproape de tensiunea lor maximă. Spre deosebire de AC, un scurtcircuit nu dispare la următorul punct de trecere cu zero; arcul rezultat poate dura mult mai mult și poate genera temperaturi suficiente pentru a topi metalul și a provoca un incendiu.

2. Impedanta sursa scazuta: Panourile solare au rezistenta interna foarte scazuta. Când are loc un scurtcircuit, un curent de supratensiune uriaș este generat aproape instantaneu. Fără protecție cu răspuns rapid, cablurile și conectorii se pot arde instantaneu.

3. Matrice complexe: Panourile solare conectate în serie generează tensiuni înalte (de obicei 600V, 1000V sau 1500V DC). Protejarea fiecărui panou sau matrice necesită siguranțe coordonate, fiabile și de înaltă tensiune în cutia de combinare.

Acesta este tocmai motivul pentru care siguranțele standard AC nu pot proteja în siguranță circuitele solare DC; le lipsește designul special necesar pentru a stinge eficient arcurile continue de înaltă tensiune DC. NumaiSiguranțe fotovoltaice DCconcepute special pentru generarea de energie fotovoltaică, posedă designul ingineresc și testele riguroase necesare pentru îndeplinirea acestei sarcini.

Scopul unei siguranțe fotovoltaice DC

Scopul principal alsiguranțe fotovoltaice DCeste simplu: să izolați defecțiunile înainte de dezastru. Mai exact, ele protejează împotriva a două riscuri cheie:

1. Scurtcircuit: Scurtcircuitele cauzate de deteriorarea liniei, defecțiunile conexiunii, pătrunderea umezelii, deteriorarea rozătoarelor, defectarea componentelor sau instalarea necorespunzătoare creează o cale cu rezistență scăzută, ceea ce duce la o supratensiune mare, necontrolată. Siguranțele fotovoltaice DC detectează imediat această suprasarcină și topesc componentele interne ale acestora, deconectând în siguranță circuitul și prevenind deteriorarea în amonte (panouri, invertoare) și în aval (linii topite, incendii).

2. Curent invers: Când un șir dintr-un sistem paralel mare se defectează, poate apărea curent invers. Panoul defect acționează ca un absorbitor de curent, determinând circuitele normale să împingă curentul înapoi prin panoul defect. Acest curent invers poate cauza supraîncălzirea și deteriorarea permanentă a panoului afectat. Instalarea strategică a siguranțelor fotovoltaice DC acționează ca o supapă unidirecțională, blocând acest curent invers și prevenind deteriorarea.

Siguranțele fotovoltaice DC sunt dispozitive de protecție esențiale în sistemele solare:

Puncte critice de amplasare pentru siguranțele fotovoltaice DC	Protejează Împotriva	Consecință fără protecție
Intrări pentru caseta de combinare	Supracurent în șirurile de panouri individuale care alimentează combinatorul.	Defecțiunea dintr-un șir trage curent distructiv din toate șirurile paralele, potențial cabluri, terminale, întreaga cutie.
Ieșirea șirurilor de serie	Curentul invers care curge înapoi într-un șir defect (așa cum este descris mai sus).	Supraîncălzire și deteriorare permanentă a panourilor din șirul defect. Pierdere semnificativă de putere.
Între combinatoarele de șiruri și invertoarele centrale	Scurtcircuite majore apar de-a lungul cablurilor de alimentare mai mari sau înainte de intrarea DC a invertorului.	Risc de incendiu catastrofal de arc de-a lungul circuitelor principale de curent continuu neprotejate; copleșind protecția DC a invertorului.
În interiorul convertoarelor/optimizatoarelor DC-DC	Defecțiuni interne în unitatea de conversie a puterii.	Daunele se extind dincolo de convertor, putând afecta alte componente sau circuite. Risc de incendiu.
Șiruri de baterii în sisteme cuplate în curent continuu	Scurtcircuite în băncile de baterii de mare capacitate și energie înaltă.	Descărcări necontrolate care duc la posibile fugă termică, incendiu, explozie.

1. Sistemul meu AC folosește siguranțe standard, de ce nu pot folosi aceste siguranțe pentru a-mi proteja direct panourile solare?

Absolut nu. Siguranțele standard AC sunt testate numai pentru circuite AC. Fizica stingerii arcurilor de curent continuu (mai ales sub tensiunile înalte comune în sistemele solare) este mult mai complexă. Arcurile de curent alternativ se sting la punctul de trecere cu zero de tensiune, de 100 până la 120 de ori pe secundă. Arcurile de curent continuu, însă, nu au acest punct de stingere; ele continuă să ardă violent, ducând la supraîncălzire, explozii și chiar incendii. Siguranțele fotovoltaice DC sunt certificate și proiectate special cu camere și materiale unice de stingere a arcului pentru a întrerupe în siguranță arcurile continue de înaltă tensiune în milisecunde.

2. Cum știu ce amperaj ar trebui să aleg pentru siguranța mea fotovoltaică DC?

Specificațiile siguranței trebuie determinate pe baza curentului specific al circuitului pe care îl protejează. Acest lucru necesită calcule: Determinați curentul de scurtcircuit al șirului/panoului (Isc): În condiții standard de testare (STC), găsiți valoarea maximă Isc pentru panou sau șir.

Aplicarea unei marje de siguranță: Cele mai bune practici recomandă setarea siguranțelor nominale la 125% până la 150% din ISC (distribuția curentului întreruptibil). (De exemplu, dacă Isc-ul șirului este de 10A, siguranța ar trebui să fie de 12A sau 15A). Acest lucru oferă o marjă pentru variațiile curentului normal de funcționare, asigurând în același timp că poate rezista curenților de defect care depășesc cu mult curentul normal de funcționare. Consultați întotdeauna manualul de instalare, codurile electrice naționale (NEC, IEC) și specificațiile echipamentelor din aval (cutii de combinare, invertoare) - acestea specifică de obicei valorile nominale ale siguranțelor necesare. Siguranțele subestimate pot duce la lovituri false, în timp ce siguranțele supraevaluate sunt periculoase și încalcă specificațiile.

3. Mi s-a ars siguranța. Care sunt cauzele comune?

O siguranță arsă indică faptul că și-a îndeplinit funcția critică. Cauzele obișnuite includ: Defecțiuni de scurtcircuit: izolație deteriorată a cablului, conectori slăbiți care cauzează arc, defecțiunea izolației terminalelor, deteriorarea fizică a cablajului sau echipamentului și defecțiunea componentelor interne.

Suprasarcină severă: curentul depășește în mod constant și semnificativ curentul nominal al siguranței (acest lucru este mai puțin obișnuit decât un scurtcircuit, dar poate apărea dacă cablajul sau componenta este foarte subdimensionată; cu toate acestea, dispozitivul de protecție a circuitului ar trebui să se declanșeze mai întâi).

Arhirea incorectă: În timp ce arderea incorectă a siguranțelor de înaltă calitate este rară, aceasta poate apărea dacă specificațiile siguranțelor sunt ușor întrerupte, performanța este degradată din cauza îmbătrânirii/mediilor extreme, conexiunile slabe provoacă supraîncălzirea bornelor suportului siguranței sau există defecte de fabricație.

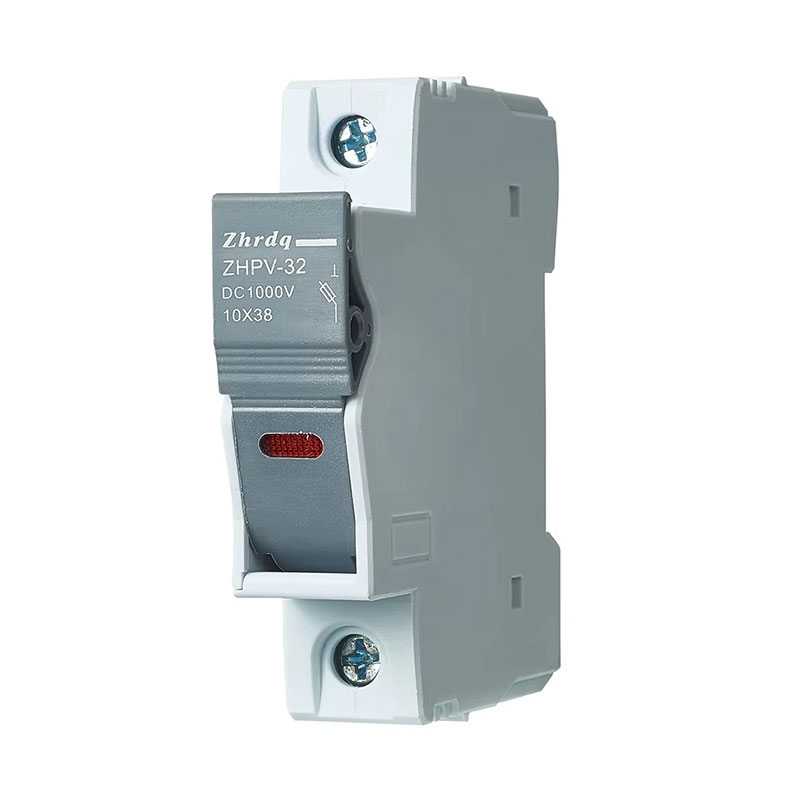

Photovoltaic DC Fuse

Matricea dumneavoastră solară poate funcționa pentru scurt timp fără să fie dimensionată și certificată corespunzătorsiguranțe fotovoltaice DC, dar „exploatare” înseamnă mai mult decât generarea de energie electrică; înseamnă o funcționare fiabilă și sigură pentru deceniile următoare. Fiecare cutie de combinare și fiecare șir de cabluri pot fi un punct de defecțiune, potențial funcțional defectuos în anumite condiții. Utilizarea siguranțelor substandard sau ocolirea protecției nu este o scurtătură, ci mai degrabă un risc inacceptabil pentru tehnicieni, proprietate și investiția dumneavoastră.

Zhenghao siguranțereprezintă siguranța inginerească. Fabricate la standarde stricte și dovedite în medii globale dure, acestea oferă protecția critică cu răspuns rapid, cu capacitate mare de rupere cerută de sistemele fotovoltaice moderne.
