Separator întrerupător cu siguranță cu 3 poli 100A 690V șină DIN

Separatorul întrerupător cu siguranțe ZHENGRONG HR17-100 este un dispozitiv de comutare și protecție compact, profesional pentru distribuția trifazată de joasă tensiune. Combină funcțiile unui comutator de sarcină, întrerupător de izolare și protecție la scurtcircuit într-o singură unitate, reducând componentele și simplificând cablarea panoului.

Designul cu 3 poli protejează toate cele trei faze ale circuitului. Are o putere nominală de 100 A la 690 V și este în conformitate cu GB/T 14048.3-2017, marcat ca un întrerupător-secționator de siguranță conform nomenclatorului standard.

Proiectare și operare

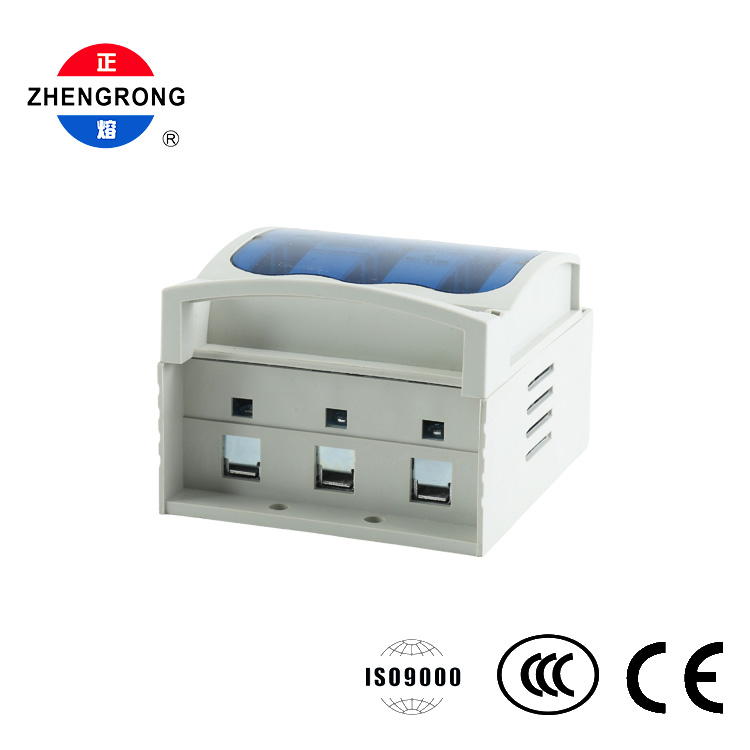

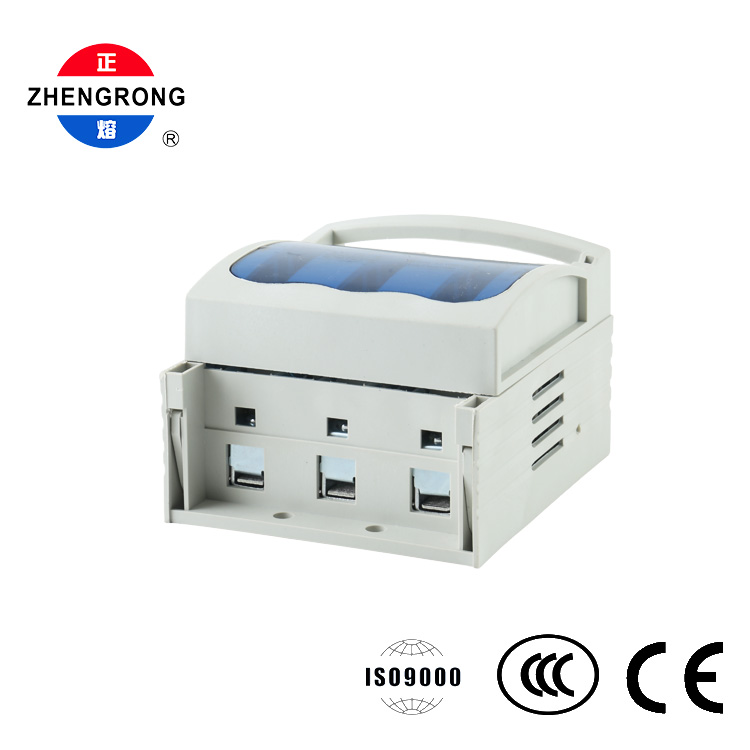

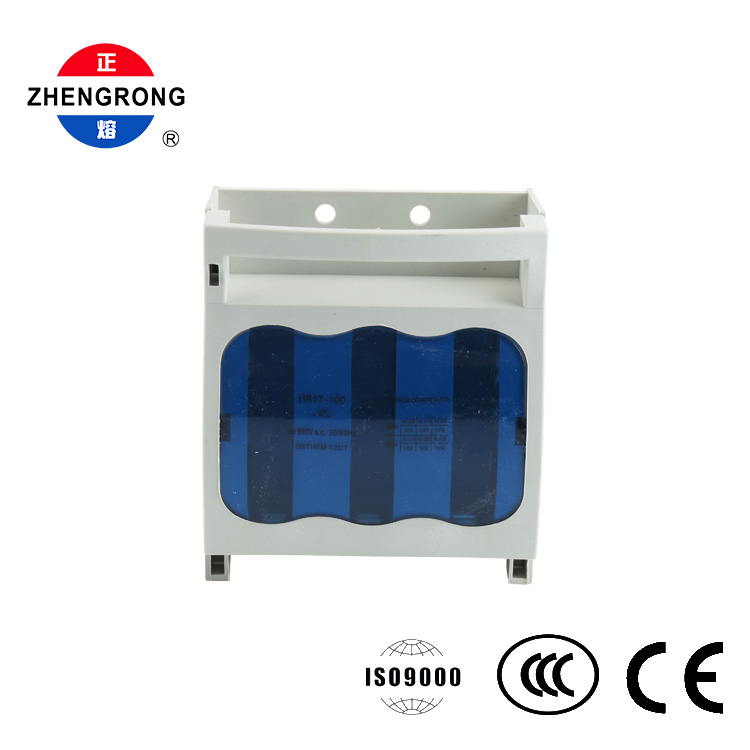

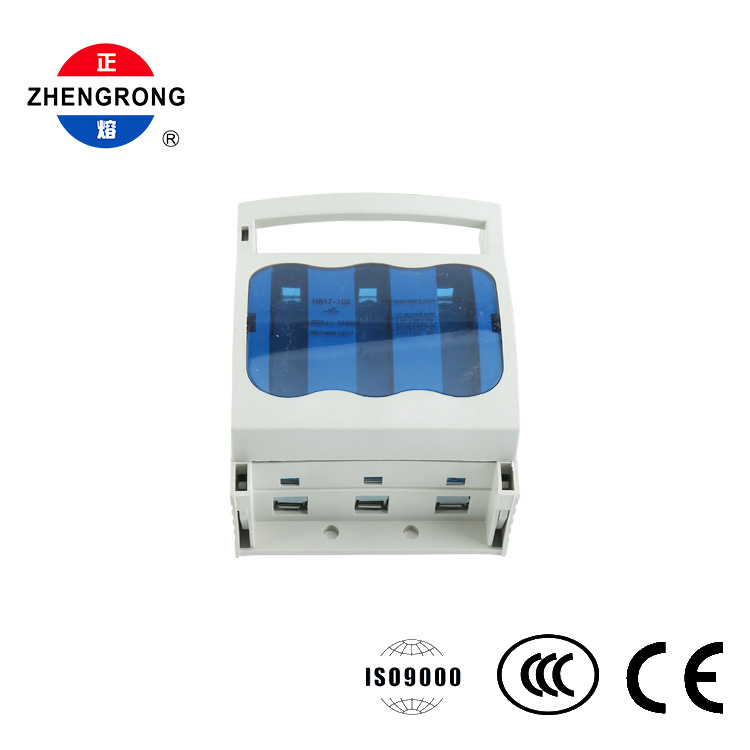

Unitatea constă dintr-o bază și un capac superior care se poate deschide cu un mâner orizontal integrat în partea de sus. Mânerul oferă o prindere confortabilă pentru operarea manuală de operare/rupere, în timp ce fereastra albastră translucidă din capac permite operatorilor să verifice starea siguranțelor dintr-o privire, fără a deschide unitatea.

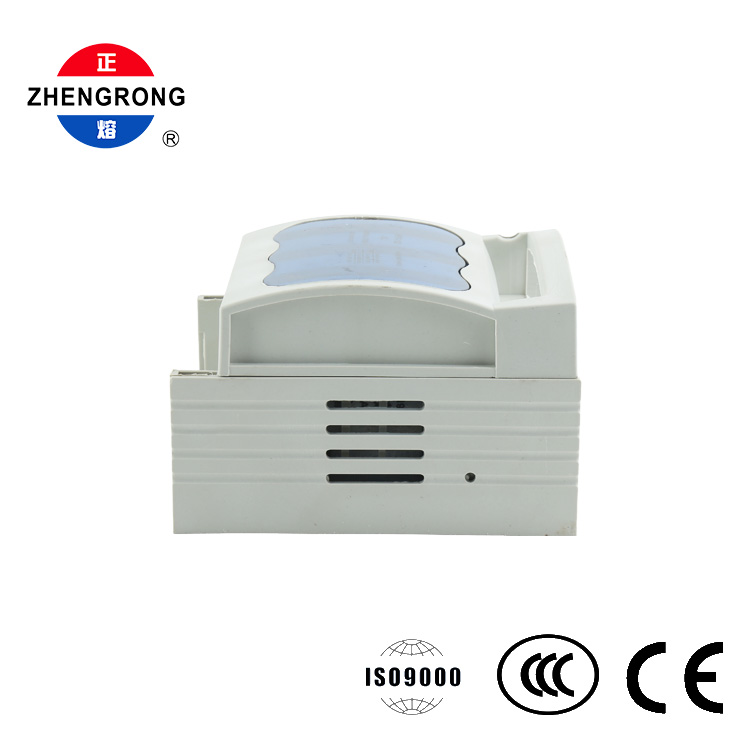

Capacul în stil sertar se deschide pentru inspecția și înlocuirea rapidă a siguranței. Carcasa este turnată din plastic de inginerie ignifug (nailon sau PBT) cu nervuri de întărire pentru rezistență mecanică ridicată, izolație și rezistență la căldură.

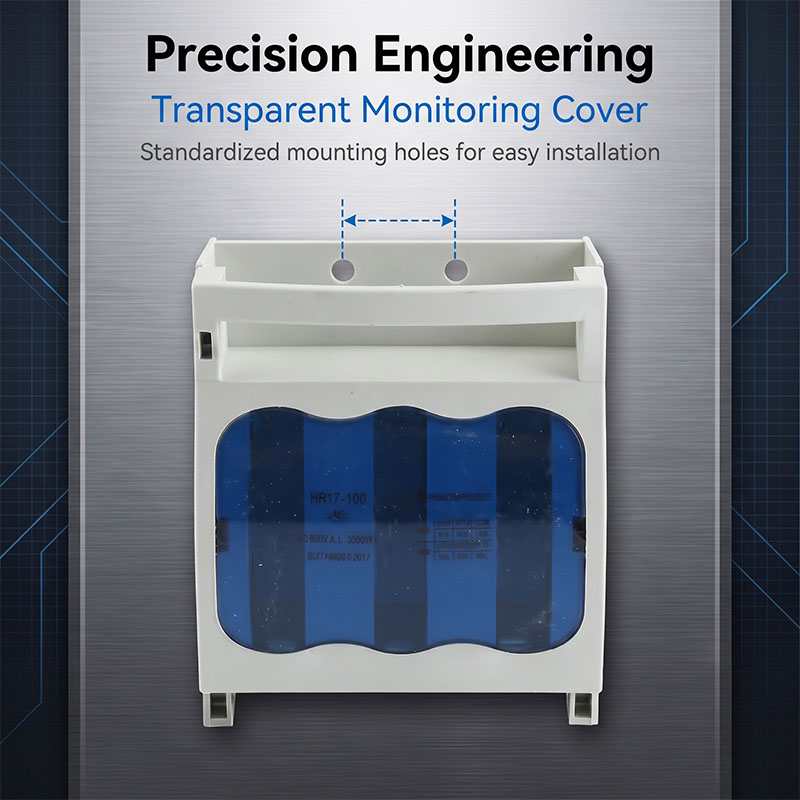

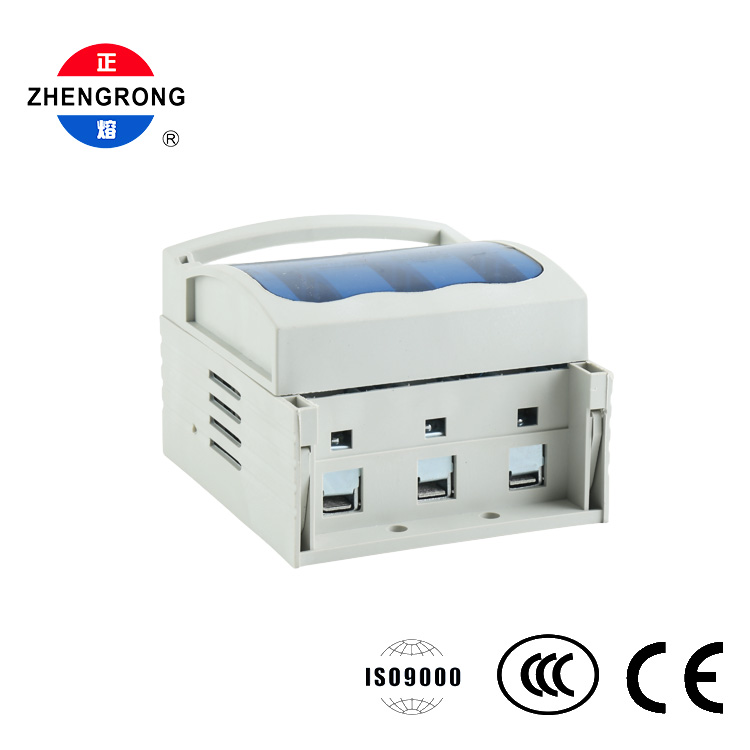

Cablajul se realizează prin intermediul a trei terminale inferioare cu conexiuni cu șurub-clemă pentru fixare sigură și ușor de întreținut. Pentru instalare, baza oferă două opțiuni: cleme laterale pentru montarea pe șină DIN standard de 35 mm sau două orificii circulare pentru șuruburi pe placa de bază pentru fixarea directă pe placa de montare a dulapului. Fantele și zăvoarele laterale permit, de asemenea, montarea una lângă alta sau adăugarea de contacte auxiliare.

Caracteristici

Funcție 3 în 1

● — comutarea sarcinii, izolarea și protecția la scurtcircuit într-o singură unitate compactă.

Protectie trifazata cu 3 poli

● — protecție simultană a tuturor fazelor pentru sarcini trifazate.

Izolarea vizibilă a ruperii

● — clar punctul de deconectare atunci când este deschis, asigurând întreținerea în siguranță și oprirea de urgență.

Fereastra albastra translucida

● — starea siguranței vizibilă dintr-o privire, fără a deschide capacul.

Mâner tip sertar

● — mâner orizontal larg pentru comutare manuală confortabilă și fiabilă.

Opțiuni de montare duble

● — Cleme pentru șină DIN de 35 mm sau fixare cu șuruburi pentru instalare flexibilă.

Carcasă întărită ignifugă

● — plastic de inginerie nailon/PBT cu nervuri pentru rezistență ridicată, izolație și rezistență la căldură.

Fixați bornele cu șurub

● — cablare fiabilă, cu acces ușor de întreținere.

Design extensibil

● — fantele și zăvoarele laterale suportă montarea una lângă alta și contactele auxiliare.

Calitate certificată

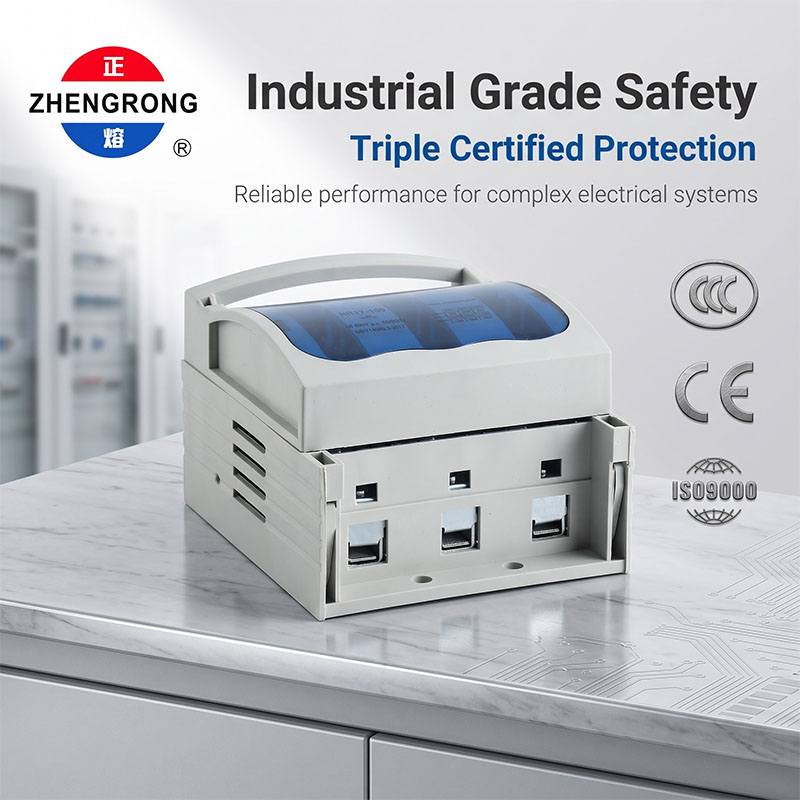

● — Conform GB/T 14048.3-2017; Certificat ISO9000, CCC și CE.

● Cutii de distribuție a energiei din fabrică și dulapuri de control

● Panouri de distribuție principale și protecția circuitelor de ramificație în clădirile comerciale

● Protecția la deconectarea puterii și la scurtcircuit pentru motoare și transformatoare

● Sisteme de distributie de joasa tensiune in instalatii industriale

● Centre de control motor

● Izolare de întreținere și comutare de urgență

● Constructori de panouri, antreprenori electrici și echipe de întreținere a instalațiilor
