Înțelegeți principalele evaluări electrice, designul de izolare cu doi poli, cerințele de instalare și condițiile de aplicare înainte de a selecta un dispozitiv de protecție a circuitului de curent continuu.
Cuprins
EXPLORAȚI GHIDUL1. Înțelegerea dispozitivului și a rolului acestuia
Un întrerupător de circuit miniatural DC este utilizat pentru a comuta și izola un circuit de curent continuu și, în cazul în care produsul este clasificat corect pentru aplicație, oferă protecție împotriva supraîncărcărilor și scurtcircuitelor. Spre deosebire de curentul alternativ, curentul continuu nu trece în mod natural prin zero la intervale regulate. Prin urmare, întreruperea unei defecțiuni DC necesită un dispozitiv proiectat și evaluat pentru condițiile relevante de tensiune și curent continuu.
The Întrerupător miniatural DC 2 poli DZ47 C32 500Veste listat pentru distribuția fotovoltaică DC și aplicațiile de stocare a energiei. Pagina produsului descrie un dispozitiv compact care combină comutarea circuitelor, izolarea și protecția termomagnetică. Aceste funcții pot ajuta la simplificarea amenajării echipamentelor de protecție într-o carcasă de distribuție DC adecvată.
Protecția și izolarea servesc unor scopuri diferite
Protecția la suprasarcină și scurtcircuit răspunde la condițiile anormale de curent în limitele nominale de funcționare ale dispozitivului. Izolarea, prin contrast, oferă un mijloc de separare a unui circuit pentru inspecție sau întreținere. Un întrerupător nu trebuie tratat ca o dovadă că o instalație poate fi lucrată în siguranță: sistemul trebuie oprit și verificat în conformitate cu procedura de siguranță electrică aplicabilă.
2. Verificați evaluările electrice esențiale
Evaluările electrice ar trebui revizuite împreună, mai degrabă decât individual. Un dispozitiv cu un curent nominal adecvat poate fi încă nepotrivit dacă tensiunea nominală DC, capacitatea de întrerupere a erorilor sau condițiile de instalare nu se potrivesc cu circuitul.
Curent nominal
Denumirea produsului include C32, indicând un curent nominal de 32 A. Confirmați plăcuța de identificare oficială și caracteristicile de declanșare în raport cu sarcina reală a circuitului și cerințele conductorului.
Tensiune DC nominală
Produsul este listat pentru 500 V DC. Tensiunea maximă posibilă a sistemului, inclusiv condițiile de funcționare relevante, trebuie să rămână în limitele specificate ale dispozitivului.
Capacitate de rupere
Descrierea produsului listează 6000A. Verificați dacă această valoare este capacitatea de întrerupere a scurtcircuitului CC aplicabilă la tensiunea de funcționare prevăzută, nu doar o cifră generală a curentului.
Standarde și certificare
Pagina produsului listează IEC 60898-2 și CE. Verificați documentația relevantă și domeniul de certificare pentru piața și instalarea vizate.
Specificațiile tehnice dintr-o privire
| Articol | Informații despre produs |
|---|---|
| Model | DZ47-500V |
| Tip de produs | Întrerupător DC miniatural (DC MCB) |
| Configurația stâlpului | 2P, pentru polii DC pozitivi și negativi, conform specificațiilor |
| Curent nominal | 32A desemnare; confirmați pe plăcuța oficială |
| Tensiune nominală | 500V DC |
| Capacitate de rupere | 6000A listat; verificați ratingul DC aplicabil și condițiile de testare |
| Metoda de operare | Maneta de comutare manuala |
| Materialul carcasei | Plastic de inginerie ignifug |
| Componente conductoare | Componente conductoare de cupru |
| Montare | Montare standard pe șină DIN |
| Standarde enumerate | IEC 60898-2, CE |
3. De ce contează configurația cu doi poli
Un întrerupător de curent continuu cu doi poli este proiectat să comute sau să deconecteze doi conductori printr-un mecanism conectat. Într-un circuit DC adecvat, acesta poate sprijini izolarea coordonată a conductoarelor pozitive și negative. Aranjamentul exact al cablajului trebuie să urmeze marcajele bornelor producătorului și designul circuitului.
Puncte de confirmat înainte de cablare
- Identificați conductorii pozitiv și negativ și verificați marcajele de polaritate.
- Urmați diagrama terminalelor și orice direcție de linie/sarcină specificată.
- Confirmați dacă produsul permite aranjamentul de cablare propus pentru tensiunea DC dorită.
- Utilizați conductori și conexiuni terminale adecvate pentru curentul circuitului și mediul de instalare.
- Asigurați-vă că cerințele de izolare și protecție sunt îndeplinite în întregul sistem, nu doar la o singură componentă.
Configurația corectă a polilor este deosebit de importantă atunci când proiectarea circuitului necesită deconectarea ambilor conductori. Numai construcția bipolară a dispozitivului nu determină metoda corectă de cablare; De asemenea, trebuie luate în considerare polaritatea, împământarea sistemului și instrucțiunile producătorului.
4. Detalii de proiectare și instalare
Caracteristicile mecanice afectează modul în care un întrerupător este instalat, inspectat și întreținut în interiorul unei carcase de distribuție. Informațiile despre produs furnizate descriu un indicator de stare frontal, o pârghie de comutare manuală, o carcasă ignifugă, componente conductoare de cupru și o structură de montare pe șină DIN.
Indicație vizibilă de stare
Un indicator frontal poate ajuta personalul de întreținere să verifice starea de funcționare afișată a dispozitivului fără a demonta carcasa. Indicatorul trebuie interpretat conform instrucțiunilor producătorului și nu ar trebui să înlocuiască testarea electrică atunci când se confirmă că un circuit este scos de sub tensiune.
Montare pe șină DIN

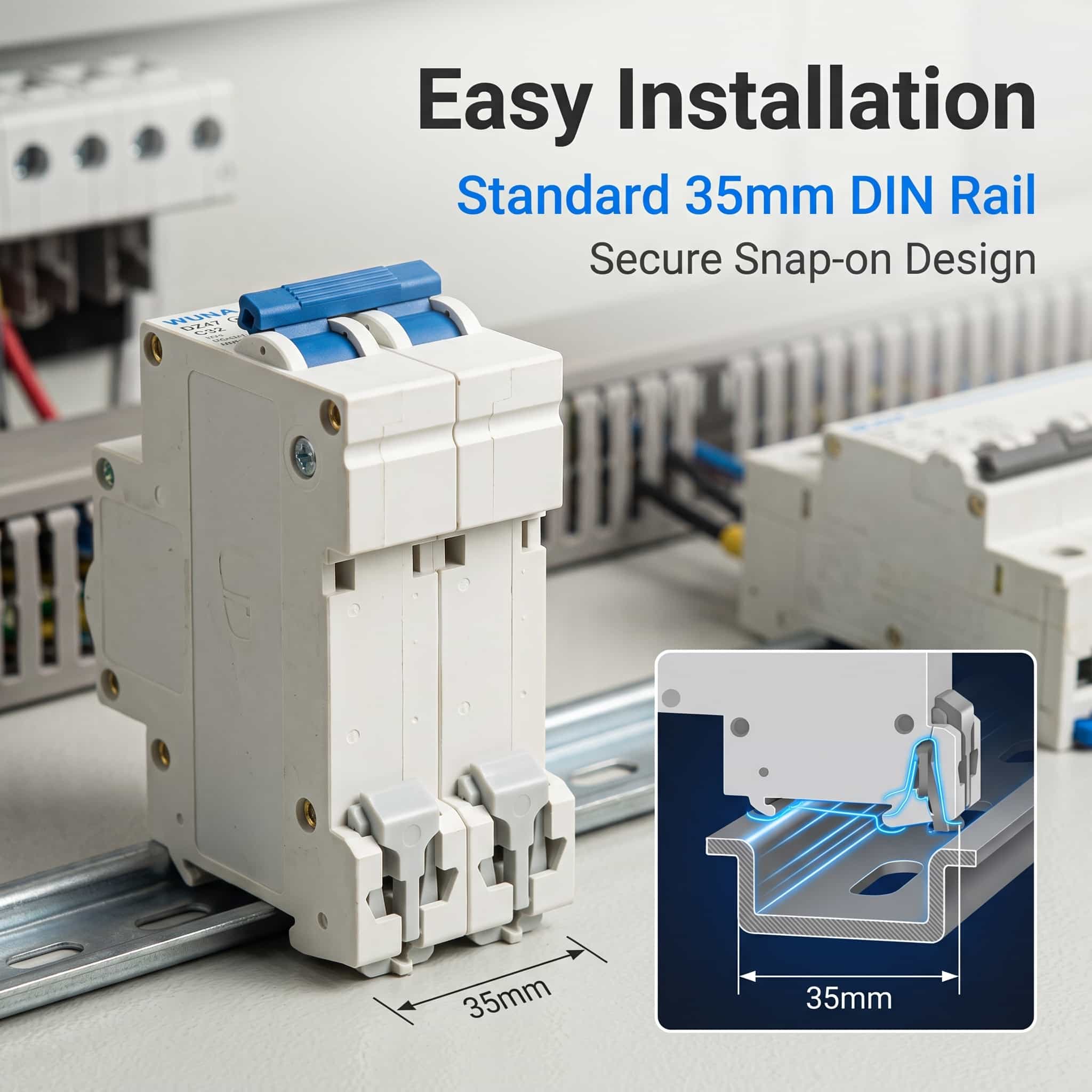

Montarea pe șină susține asamblarea organizată în interiorul plăcilor de distribuție compatibile și al cutiilor de combinare. Înainte de instalare, verificați compatibilitatea șinei, spațiul liber din carcasă, accesul la borne, traseul conductorului și cuplul de strângere necesar. Distanțarea și ventilația adecvate trebuie menținute conform instrucțiunilor echipamentului și standardelor electrice aplicabile.
Carcasă și componente conductoare
Pagina produsului identifică plasticul de inginerie ignifug pentru carcasă și componentele conductoare de cupru pentru transmisia curentului. Descrierile materialelor sunt detalii utile de selecție, dar instalația finită depinde în continuare de dimensionarea corectă a conductorului, conexiunile sigure, compatibilitatea cu mediul și conformitatea cu proiectarea de protecție a sistemului.
5. Aplicații tipice DC
Întreruptoarele miniaturale DC sunt utilizate într-o gamă de aranjamente de distribuție de curent continuu de joasă tensiune. Dispozitivul specific trebuie să se potrivească cu caracteristicile electrice ale fiecărui circuit și nu trebuie selectat numai pe numele aplicației.
Distributie fotovoltaica
În instalațiile fotovoltaice adecvate, întreruptoarele de curent continuu pot fi utilizate în echipamentele de distribuție sau cutiile combinatoare în care tensiunea, curentul, nivelul de defecțiune și aranjamentul cablajului se încadrează în valorile nominale ale dispozitivului. Proiectanții trebuie să țină cont de caracteristicile electrice ale matricei fotovoltaice și de orice cerințe aplicabile pentru izolație și protecție la supracurent.
Echipamente de stocare a energiei
Sistemele de stocare a energiei pot include circuite de baterii, secțiuni de distribuție DC și conexiuni la echipamente de conversie a energiei. Aceste circuite pot avea diferiți curenți de defect posibil și condiții de funcționare. Un întrerupător trebuie aplicat numai acolo unde valorile nominale DC și caracteristicile sale de protecție sunt adecvate pentru circuitul specific.
Alte sisteme de distribuție DC
Unele circuite de control și distribuție DC de joasă tensiune folosesc, de asemenea, întreruptoare de circuit miniaturale. Înainte de instalare, evaluați tensiunea nominală și maximă, curentul normal de sarcină, capacitatea conductorului, curentul de defect, condițiile ambientale și coordonarea necesară cu dispozitivele de protecție din amonte sau aval.
6. O listă practică de verificare a selecției
Utilizați următoarele verificări pentru a organiza discuții tehnice cu un furnizor sau cu o echipă de proiectare electrică înainte de a confirma un dispozitiv pentru un proiect.
- Definiți tensiunea sistemului:Înregistrați tensiunea DC nominală și maximă, inclusiv condițiile de funcționare relevante.
- Calculați curentul circuitului:Luați în considerare sarcina continuă, condițiile de funcționare așteptate, valorile nominale ale conductorilor și orice cerințe aplicabile de reducere.
- Verificați condițiile de defecțiune:Determinați curentul potențial de scurtcircuit și verificați capacitatea de întrerupere DC aplicabilă a întreruptorului.
- Confirmați aranjarea stâlpilor:Examinați metoda de împământare, configurația conductorului, polaritatea și cerințele de izolare.
- Examinați mediul de instalare:Verificați spațiul carcasei, compatibilitatea șinei DIN, temperatura ambiantă, ventilația și accesibilitatea terminalelor.
- Verifica documentele tehnice:Solicitați fișa tehnică aplicabilă, diagrama de cablare, informațiile de certificare și instrucțiunile de instalare.
- Coordonează schema de protecție:Confirmați compatibilitatea cu cablurile, echipamentele conectate și alte dispozitive de protecție din sistem.
Un proces complet de selecție consideră întrerupătorul ca parte a sistemului electric mai larg. Dacă orice evaluare sau detaliu de cablare nu este clar, obțineți confirmarea scrisă de la producător sau de la un inginer electrician calificat înainte de instalare.
7. Întrebări frecvente
1. Ce înseamnă C32 în numele produsului?
C32 indică în general un curent nominal de 32 A cu o caracteristică de declanșare de tip C. Confirmați marcajul exact și curba de declanșare în fișa de date oficială înainte de a aplica întrerupătorul pe un circuit.
2. Ce indică valoarea nominală de 500 V DC?
Identifică tensiunea nominală DC specificată. Tensiunea maximă de funcționare a sistemului trebuie să rămână în limitele permise de producător, iar capacitatea de întrerupere aplicabilă trebuie, de asemenea, verificată la acea tensiune.
3. De ce să alegeți un întrerupător DC cu doi poli?
Un design cu doi poli poate comuta sau deconecta doi conductori împreună acolo unde aranjamentul circuitului o cere. Polaritatea corectă, cablarea, împământarea și procedurile de izolare rămân esențiale.
4. Acest tip de întrerupător poate fi utilizat într-un sistem solar fotovoltaic?
Poate fi potrivit pentru un circuit PV DC atunci când tensiunea sistemului, curentul de funcționare, curentul de defecțiune potențial, aranjarea polilor și condițiile de instalare îndeplinesc specificațiile dispozitivului. Adecvarea aplicării trebuie confirmată înainte de utilizare.
5. Ce trebuie verificat înainte de instalarea șinei DIN?
Verificați compatibilitatea șinei, marcajele terminalelor, dimensiunea conductorului, cuplul de strângere, spațiul liber al carcasei, condițiile de mediu și instrucțiunile de instalare ale producătorului. Instalarea și verificarea trebuie efectuate de personal calificat.
6. Ce documente ar trebui revizuite înainte de a comanda?
Consultați fișa tehnică, valorile nominale de curent și tensiune, capacitatea de întrerupere DC, caracteristicile declanșării, schema de conexiuni, certificatele aplicabile și instrucțiunile de instalare. Clarificați orice specificație inconsecventă sau incompletă înainte de a confirma modelul.
Aveți nevoie de detalii tehnice pentru proiectul dvs. de protecție DC?
Partajați tensiunea DC, curentul nominal, configurația circuitului și cerințele de instalare pentru a vă ajuta să confirmați dacă dispozitivul se potrivește cu aplicația dvs.
Contactaţi-ne
